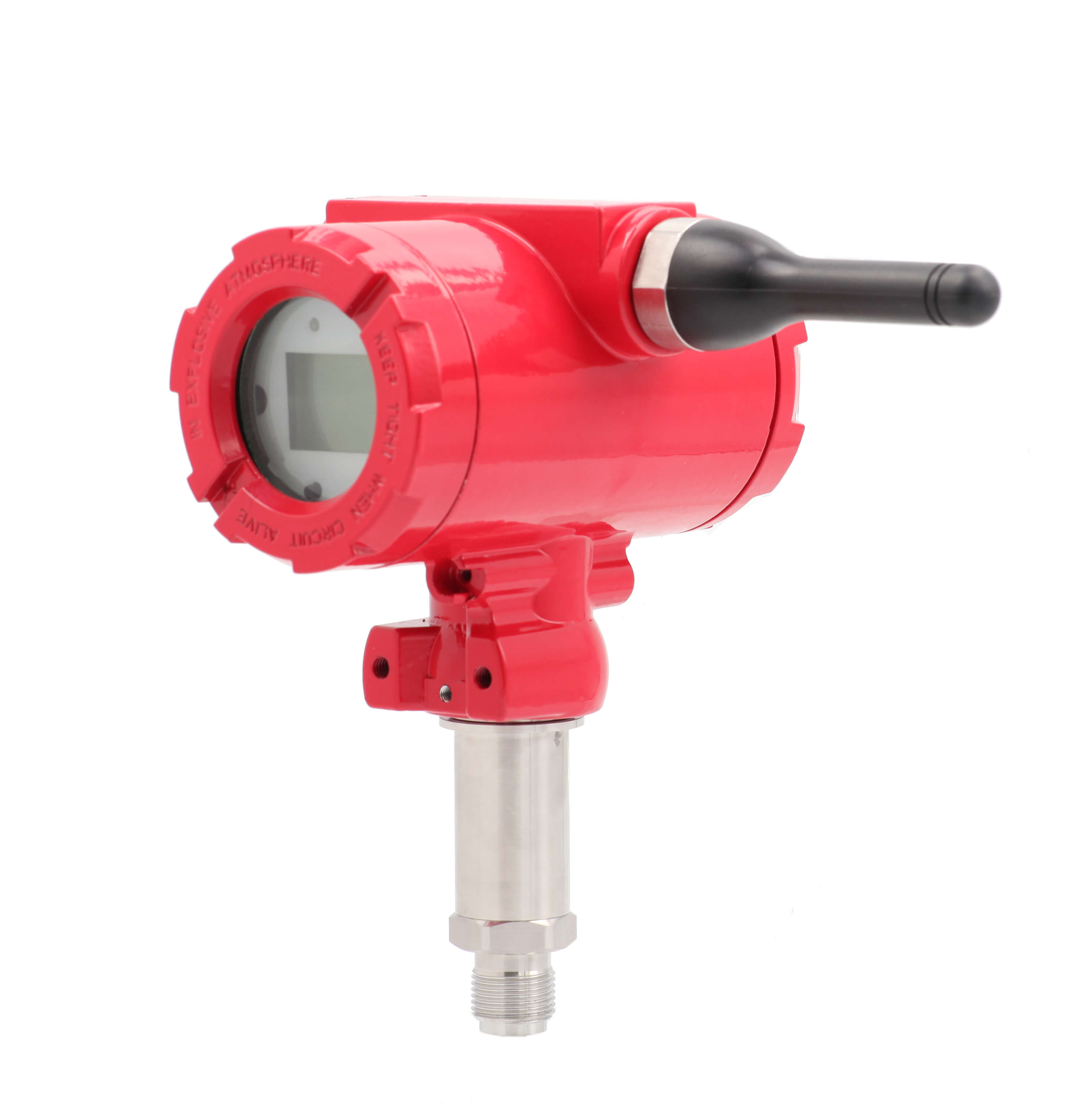

              產品概述

              供水管網無線壓力變送器是一款采用一體化設計的壓力智能檢測儀表,該產品采用微功耗設計,采用帶不銹鋼隔離膜的硅壓阻或者微熔壓力傳感器作為壓力信號測量元件,通過24 位高精度AD 轉換器采集壓力、溫度信號,實現了對變送器進行寬溫度范圍的零點和溫度性能補償。產品內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電,適用于野外或不具備市電供電的應用場景,如輸油、輸氣、供熱、自來水、消防管網等進行壓力(液位)監測;設備可通過NB-IoT通訊方式將數據遠程傳輸到后端管理平臺,實現壓力數據的實時監測、告警處理、統計分析、等功能。

              功能概述


              1、壓力采集


              無線壓力變送器集成高精度壓力傳感器,可對供水管道壓力數據采集,對設備電池電壓采集;可設置壓力數據上、下限閾值,實現超閾值報警,并將監測的壓力值、監測時間、設備信息等傳輸到供水管網監測平臺。


              2、本機監控


              無線壓力變送器采用超大液晶屏設計,通過液晶屏可實時查看壓力數據、電池電量、信號強度、數據發送數據記錄,實時顯示設備運行狀態。


              3、遠程傳輸


              無線壓力變送器采用微功耗設計,電池續航時間長達35年。采用當今主流的NB-IoT通訊,具備覆蓋廣、連接多、速率快、成本低、功耗低、架構優等特點。


              4、遠程配置


              無線壓力變送器使用簡單、維護方便 ,可通過遠程方式對設備采集周期、傳輸周期、告警閾值參數進行配置,同時配套簡單易用的APP、微信小程序進行監測。


              產品特點

              1、微功耗、長續航


              無線壓力變送器采用微功耗設計,選用超低功耗微控制器元件、微電子技術,采用休眠-喚醒工作模式,工作狀態電流50毫安,休眠狀態工作電流40微安;內置19AH容量電池,電池可適用3-5年。


              2、高精度、長壽命

              無線壓力變送器采用不銹鋼隔離膜的硅壓阻或者微熔壓力傳感器傳感器元器件,耐水錘沖擊 、耐擊穿,傳感器外殼采用304不銹鋼,耐腐蝕、防污損,表體外殼采用靜電噴涂加鐵氟龍烤漆工藝,有效防止腐蝕、老化,適用于室外露天工況。


              3、高安全、高防護

              無線壓力變送器主體電路工藝材料先進,采用密封固化與外部完全隔離工藝,具備可靠性檢測報告、高低溫檢測報告,能滿足防潮、防水、防爆、防腐、防塵等惡劣工況的要求。


              4、易集成、易維護

              無線壓力變送器提供設備底層通訊協議及多種語言的數據接入解析demo程序、協議解析庫,30分鐘即可完成設備數據調用接口集成;支持采集周期、數據報送周期、上下限閥值的自主遠程配置,維護簡單方便。


              技術參數


              1、通信參數


              參數

              數值

              通信方式

              NB-IoT

              頻段

              B5 850Mhz中國電信/B8 900Mhz中國移動

              上行速率

              15.6Kbps

              下行速率

              25.2Kbps

              最大輸出功率

              23dBm±2dBm

              通信協議

              COAP/LWM2M/MQTT

              聯網時間

              10~30

              采集周期

              1065535

              (可遠程配置,出廠默認300秒)

              傳輸周期

              12065535

              (可遠程配置,出廠默認14400秒)


              2、性能參數


              參數

              數值

              壓力量程

              0~1.6Mpa

              力精度

              0.25%/0.5%(可選)

              零點溫漂(壓力)

              ±0.02%FS/

              滿度溫漂(壓力)

              ±0.02%FS/

              穩定性能(壓力)

              ±0.25%FS/

              喚醒方式

              非接觸式\定時\告警

              校準

              可設置校準標定值


              3、電氣特性

              參數

              最小值

              典型值

              最大值

              單位

              工作電壓

              5.5

              7.2

              7.2

              V

              工作電流

              -

              0.06

              3

              A

              休眠電流

              -

              37

              40

              uA

              功耗

              -

              0.5

              -

              W

              發射功率

              -

              -

              23

              dBm

              電池容量

              -

              -

              17

              Ah



              運行環境

              工作溫度: -40 ~ 85℃


              相對濕度: 10~ 95% (無凝結


              一般特性

              外殼材質:鑄鋁


              安裝方式:外螺牙

              安裝規格: M20*1.5G1/2G1/41/4NPT 可選

              尺寸:196×195×144mm

              重量:約0.4kg

              防護:IP68

              探頭材質:304不銹鋼材質

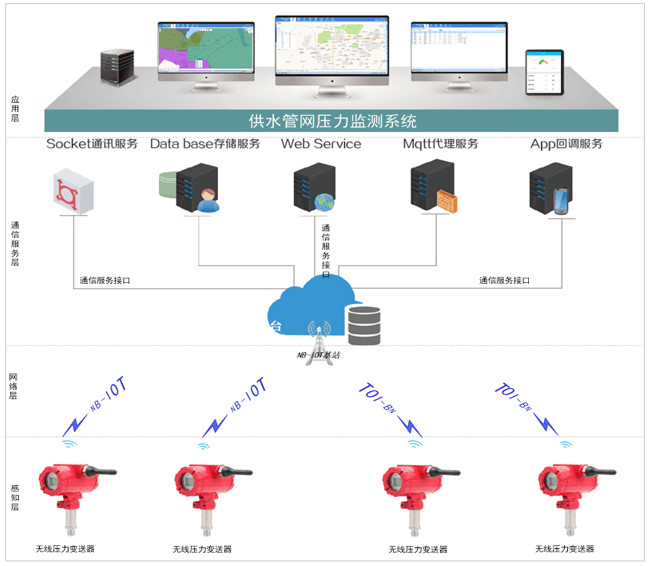

              應用示意圖


                無線壓力變送器

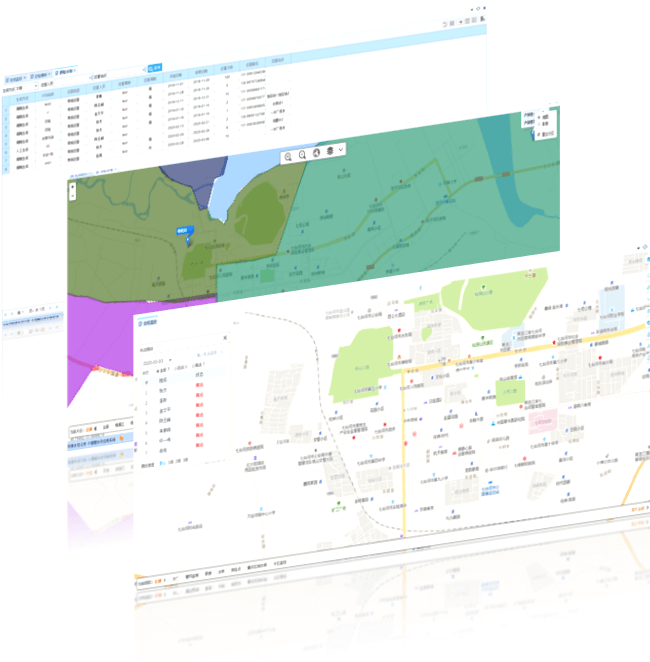

              配套軟件

              無線壓力變送器

              監測軟件


              無線壓力變送器

               手機監測軟件

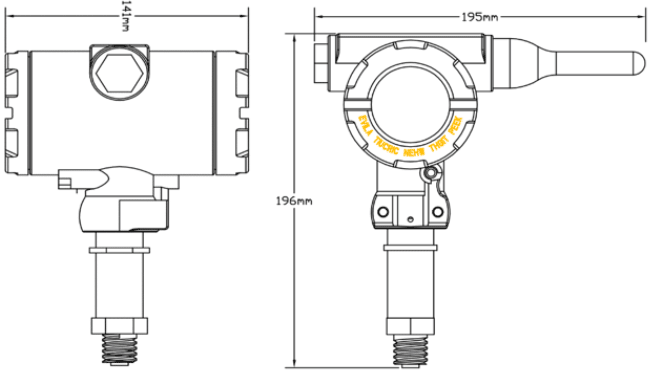

              外形尺寸


              無線壓力變送器

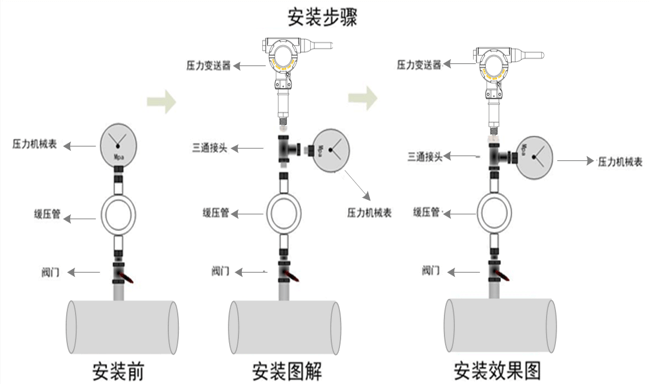

              安裝說明

              無線壓力變送器采用標準螺牙安裝,可直接安裝到原有機械壓力表上,也可通過機械三通、哈夫節等部件進行安裝,無線壓力變送器安裝管道前需安裝檢修閥。


              無線壓力變送器
