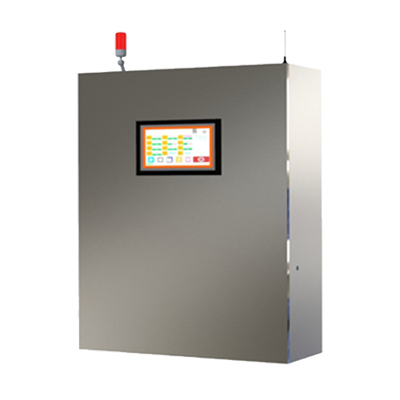

恒星物聯水質監測儀內包括整個水質在線監測系統，是一套集成采樣、分析到記錄、數據統計及遠距離數據傳輸為一體的系統。水質監測儀由數據采集和控制單元、通訊及輔助單元構成，輔助單元主要包括系統配/供電、防雷、安防保護等幾個子單元，以上各單元相互配合，水質監測儀數據通過無線通訊方式將數據傳輸供水管網水質監測系統進行監測、分析。
水質監測儀普遍應用于供水、水源井、自來水廠、水站、地表水、工業等領域水質監測，采用電極法測量，具有安裝方便，占用空間小，測量精度高等優勢。
功能概述
1、水質監測
水質監測儀采用集成高精度水質傳感器設計，可實現PH、余氯、濁度、COD、電導率等綜合檢測、分析。可選用投入、引流、泵吸、浮標等采樣方式，同時通過水質監測儀的監控屏實時顯示水質數據及設備信息。
2、自動處理
水質監測儀具備預處理、存儲單元，能對水樣進行預處理，并對檢測數據進行分析、存儲，可通過水質監測儀進行數據查看、報表導出等功能。
3、遠程傳輸
水質監測儀采用多種數據傳輸方式，具備以太網、4G、wifi等通訊方式，可實現數據遠程傳輸，為供水管理部門提供有效、有用的系統化監測數據。
4、遠程配置
水質監測儀配套簡單、易用的AP軟件及調試軟件，可通過遠程方式對水質監測儀的采集、傳輸周期進行配置，對傳感器類型、屬性、ID、接入通過等進行遠程修改及查看，使用簡單，維護方便。
產品特點
1、使用簡單
水質監測儀采用集成一體化傳感器設計，支持多個探頭接入，測量多個參數，所有校準參數存儲在傳感器內，傳感器帶有防水接頭，可方便插拔替換，即插即用。
2、維護方便
水質傳感器采用電極法測量原理，測量精度高，無試劑，無耗材，無廢液，維護簡單，采用預制的長壽命滲透膜，易于更換。
3、實時監控
水質監測儀采用中文液晶實時顯示，中文菜單式，中文記事，具備報警信號隔離輸出，報警上、下限可任意設定。
4、存儲量大
水質監測儀具有歷史曲線展示功能，可連續記錄一個月數據，五分鐘一個點，具有記事本功能，可記載200條信息。
5、擴展性強
水質監測儀采用豐富的接口設計，只需增加對應水質檢測儀即可擴展接入氨氮、總磷、總氮、溶解氧等水質傳感器數據，實現對多種水質數據進行監測、分析。
技術參數
1、通信參數
|
參數 |
數值 |
|
網絡接口 |
|
|
LAN |
10/100Mbps 自適應，RJ45 |
|
隔離保護 |
15KV 空氣放電及 8KV 接觸放電保護 |
|
4G通信 |
|
|
運營商 |
可選聯通、移動、電信 |
|
通信協議 |
MQTT |
|
通信狀態 |
600mA（峰值） |
2、性能參數
|
參數 |
數值 |
|
檢測指標 |
PH、余氯、濁度、電導率、COD |
|
檢測原理 |
電極法或試劑法 |
|
供電電壓 |
DC24V |
|
擴展指標 |
可擴展SS、TN、TP等指標 |
3、電氣特性
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作電壓 |
- |
24 |
- |
V |
|
工作電流 |
- |
5 |
- |
A |
運行環境
工作溫度： -40 ~ 85℃
相對濕度： 10~ 95% (無凝結）
一般特性
外殼材質：鋼板注塑
安裝方式：壁掛式或抱桿安裝
尺寸：600×450×300mm
重量：約20kg
防護：IP65（探頭IP68）

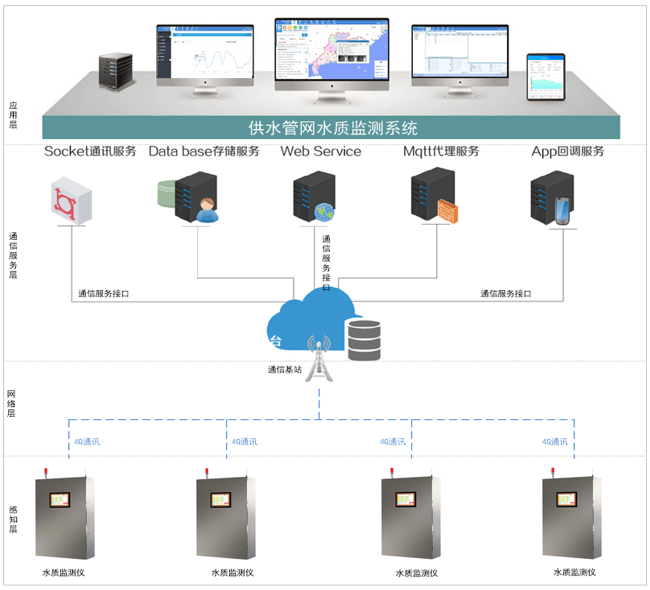

應用示意圖
配套軟件

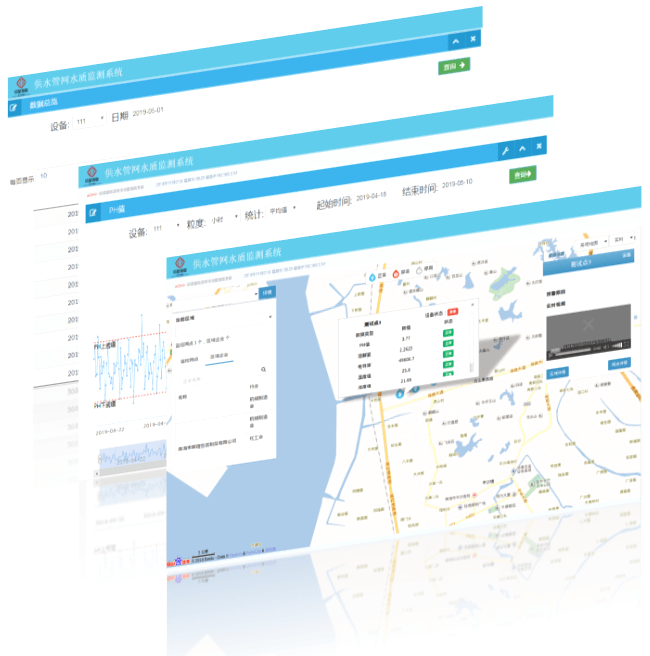

監測軟件

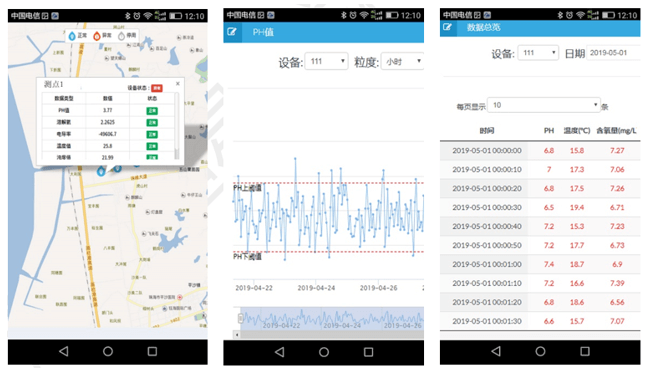

手機監測軟件

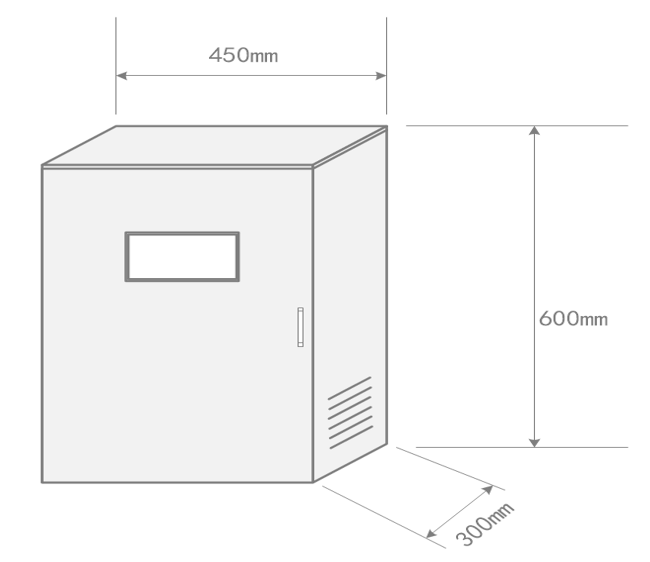

外形尺寸
安裝說明

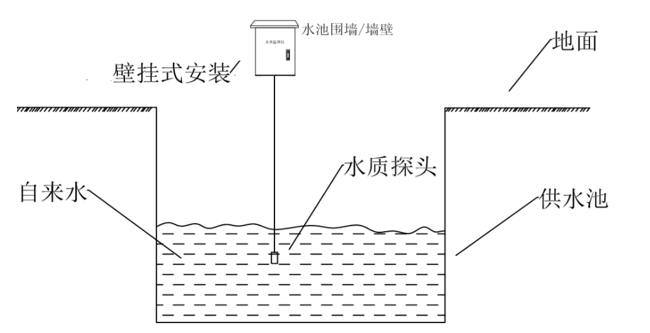

水質監測儀壁掛式安裝的背面離墻壁至少要留有70cm左右的距離，方便日后維護。設備應單獨接地。建議設備用80cm鋼管打入濕土中，用至少4mm的電線單獨接于機箱接地位置，否則可能會導致測量數據不穩定或儀器電子部分損壞。如果安裝點位有完善的防雷接地系統，可直接與原有防雷接地系統進行接入。設備應做防雷保護，市電供電建議在設備220V進線端接入防雷模塊，風光互補供電建議在立桿上做防雷處理，否則可能會導致雷擊損壞。
