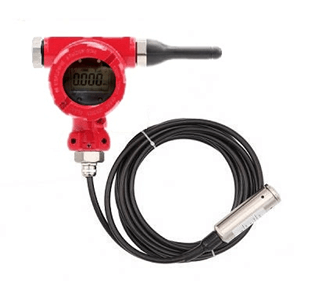

無線液位變送器是一款采用一體化設計的智能窨井液位監測儀，該產品采用微功耗設計，采用帶不銹鋼隔離膜的硅壓阻液位傳感器作為液位信號測量元件，通過高精度AD轉換器采集液位信號，實現了對液位進行寬溫度范圍的零點和溫度性能補償。
無線液位變送器內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電，適用于野外或不具備市電供電的應用場景，如雨污水管網液位監測、城市窨井液位監測、儲罐液位監測、水池液位監測等。設備采用NB-IoT通訊方式將數據遠程傳輸到窨井液位監測系統軟件，實現現場液位數據的實時監測、告警處理、統計分析等功能。
1、液位采集功能
采用了全新的應用設計方案，實現井下液位與井上液位測量。
2、電壓采集功能
采集液位監測儀電池電壓信息，對電池剩余電量進行監測，真實反映出電池剩余續航時間，以便于及時掌握設備運行的情況。
3、告警事件功能
具備液位上限和下限告警，實現電池低電壓告警信息上報。
4、采用電池供電
采用微功耗設計，電池供電，電池續航3年。
5、外部觸發喚醒
在設備處于休眠狀態下，可通過外部觸發器觸發喚醒液位監測儀工作，并立即上傳監測數據。
6、支持遠程配置
根據參數配置要求實現液位監測儀參數遠程配置，給現場安裝及后續維護帶來便利。
7、支持本機監控
采用大尺寸LED屏設計，具備液晶顯示功能，可本機查看液位、電壓、信號強度、數據發送條數等信息。
1、使用高精度AD轉換器采集液位信號。
2、支持NB-IoT通訊方式將數據遠程傳輸到窨井液位監測系統平臺。
3、內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電。
4、液晶面板內容豐富，直觀呈現設備工作狀態。
5、防水防爆設計，適合野外、室外各種惡劣環境。
6、帶數據存儲功能，網絡故障數據也不會丟失。
7、搭配簡單易用的參數配置軟件，設備參數可被靈活更改。
8、允許遠程修改設備參數。
1、通信參數
|
參數 |
數值 |
|
通信方式 |
NB-IoT |
|
頻段 |
B5 850Mhz中國電信/B8 900Mhz中國移動 |
|
上行速率 |
15.6Kbps |
|
下行速率 |
25.2Kbps |
|
最大輸出功率 |
23dBm±2dBm |
|
通信協議 |
MQTT |
|
聯網時間 |
10~30秒 |
2、性能參數
|
參數 |
數值 |
|
存儲歷史數據條數 |
>5萬條 |
|
聯網時間 |
30~50秒 |
|
測量量程 |
0~20m可選 |
|
測量精度 |
0.25%/0.5%(可選) |
|
零點溫漂 |
±0.02%FS/℃ |
|
滿度溫漂 |
±0.02%FS/℃ |
|
穩定性能 |
±0.25%FS/年 |
3、電氣特性
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作電壓 |
5.5 |
7.2 |
7.2 |
V |
|
工作電流 |
- |
0.06 |
3 |
A |
|
休眠電流 |
- |
37 |
40 |
μA |
|
功耗 |
- |
0.5 |
- |
W |
|
發射功率 |
- |
23 |
- |
dBm |
|
電池容量 |
- |
19 |
- |
AH |
運行環境
工作溫度： -20 ~ 70℃
相對濕度： 10 ~ 95% (無凝結）
一般特性
外殼材質：鋁材質
外殼工藝：表面鍍漆（消防紅色）
安裝方式：螺牙固定
重量：約0.5KG

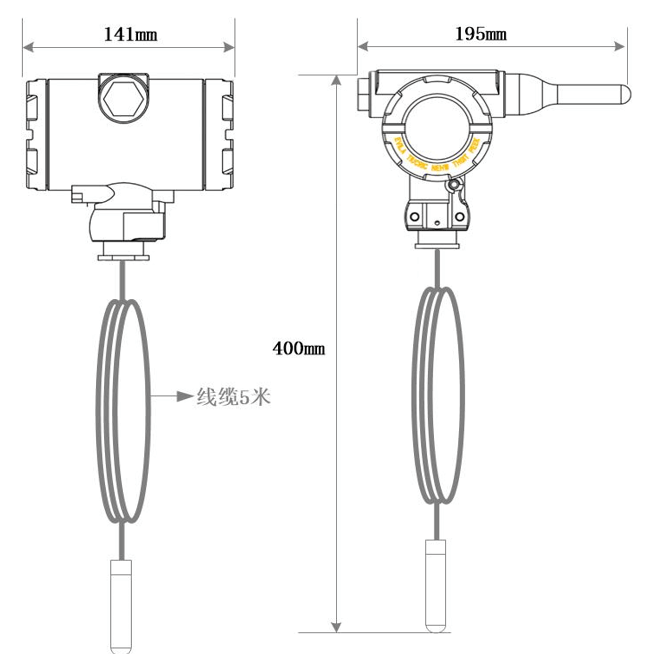

尺寸：196 x 195x 144mm
防護：IP68
探頭材質：304不銹鋼材質
探頭接口規格：外螺紋 M20*1.5，G1/2，G1/4，1/4NPT 可選
硬件接口
USB串口
波特率：9600bps
端口類型：Micro USB
端口數量：1
應用示意圖
配套軟件

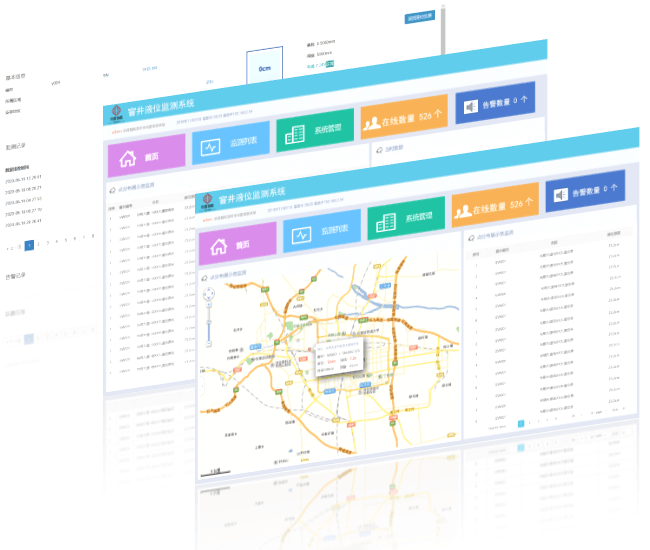

監測軟件

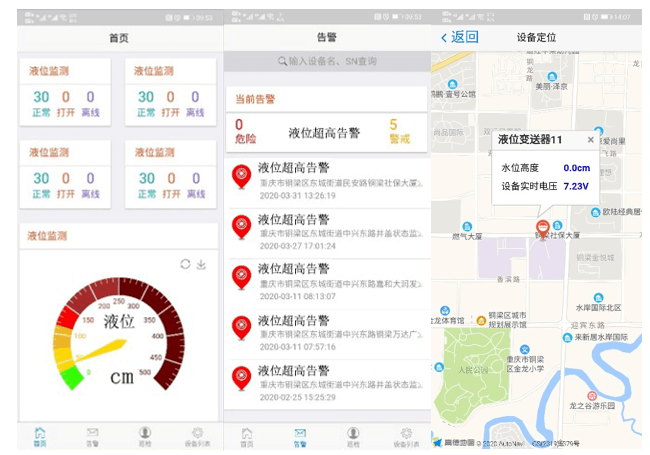

手機監測軟件

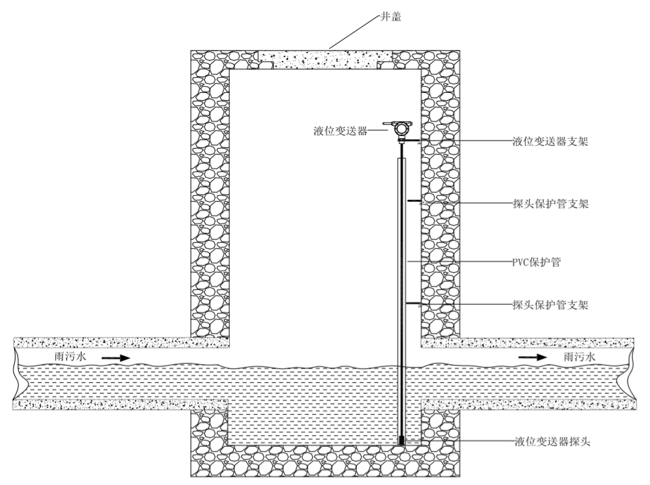

無線液位變送器可滿足城市內各類窨井安裝，無線液位變送器整體安裝于窨井內，無需破壞窨井結構及窨井路面，采用專用的高增益、強穿透的天線進行數據無線傳輸，確保數據的穩定性及可靠性。配套專用的安裝固定支架，不僅安裝簡單方便，后期維護方便，安裝示意圖如下。
安裝方法如上圖所示，雨水、污水井安裝方式一致。
