有害氣體監測儀內部采用模塊化設計、可對雨污水管井氣體進行高精度、多中氣體濃度參數測量的監測系統，采用高精度、高分辨率的原裝進口氣體傳感器，具有體積小、重量輕、設計簡潔、高性價比、多參數高集成、安裝方便等特點。
有毒有害氣體監測儀廣泛應用于城市雨污水管井、隧道電力電纜空氣質量監測、地下隧道污水井、城市綜合智慧管廊及城市生命線項目，可同時對空氣中的各種環境有可燃、有毒有害氣體進行測量。
功能概述
1、布點與監測功能
對雨污水管井進行定點、連續或者定時的采樣、測量和分析，實時在線監測CH4、H2S、CO、O2四種氣體，全時段了解雨污水管井的有毒有害氣體濃度。
2、三級過濾功能
整套設備設計考慮雨污水管井的采樣特征，采取泵吸式的監測方式，實現三級過濾，初級1um的過濾采樣探頭，能有效過濾水和粉塵。第二級過濾0.1um聚四氟乙烯過濾器，可精細過濾水分。儀器探頭自帶粉塵冶金式的過濾膜片。氣體經過三級過濾系統，能有效的阻隔水和粉塵對系統設備內部造成的損壞，同時能規避儀器放在污水井耐不住濕度的影響。
3、自動排水功能
設備在設計過濾水的過程中，設計了自動排水、定時排水系統，通過排水系統能簡單快捷實現系統自動排水功能。
4、防水防塵功能
設備采用IP66防護等級設計，適用于室外長期工作，對內部部件起到很好的防護作用。
5、數據儲存功能
設備支持本機數據儲存30萬組，可隨時調取歷史數據，方便快捷。
6、數據遠傳功能
有害氣體監測儀采用NB-IoT或4G通訊方式，監測數據傳輸穩定、可靠，24小時在線監測雨污水管井的有害氣體濃度，及時對超閾值的濃度數據進行報警。
7、預警功能
采用當地適用雨污水管井氣體擴散模型，結合地理信息系統，對非正常排放情況進行預報。
產品特點
1、穩定性高：體積小、性價比高，適合網格化在線監測。
2、響應快速：自帶過濾功能，方便后期維護。
3、友好界面：2.3寸觸摸彩色顯示大屏，完美展現各監測參數，大而清晰的背景光可在任何燈光條件下顯示測量信息。簡單易懂的UI彩色圖標菜單、4鍵導航的友好用戶操作界面，盡顯設計的人性化、國際化。
4、準確度高：原裝進口四電極氣體傳感器及三級點校準功能，以保證測量的準確性與穩定性。
5、存儲容量大：內置TF存儲卡、帶數據存儲、數據導出功能，可存儲30萬組帶日期時間標識的數據。
6、防護性好：防雨防塵外殼及雙層保護機箱設計，安全有保障。
7、使用簡單：支持遠程配置、遙控配置、本機配置，可實現在危險場合免開蓋操作。
8、應用靈活：支持PPM和mg/m3，%VOL和mg/L濃度單位自由切換，支持中英文操作界面自由切換。
技術參數
1、通信參數
|
參數 |
數值 |
|
網絡接口 |
|
|
LAN |
10/100Mbps 自適應，RJ45 |
|
隔離保護 |
15KV 空氣放電及 8KV 接觸放電保護 |
|
4G通信 |
|
|
運營商 |
可選聯通、移動、電信 |
|
通信協議 |
MQTT |
|
通信狀態 |
600mA（峰值） |
2、性能參數
|
參數 |
數值 |
|
檢測氣體 |
硫化氫/氧氣/甲烷/一氧化碳 |
|
檢測原理 |
電化學原理：H2S/CO/02 催化燃燒原理：CH4 |
|
測量范圍 |
H2S：0-100PPM CO：0-1000PPM O2：0-30%vol CH4：0-100%LEL |
|
誤差 |
H2S：±3%FS CO：±3%FS O2：±3%FS CH4：±3%FS |
|
分辨率 |
H2S：0.01PPM CO：0.1PPM O2：0.01%vol CH4：0.1%LEL |
|
重 復 性 |
≤±1% |
|
零點漂移 |
≤±1%（FS/年） |
|
響應時間 |
≤20秒（T90） |
|
恢復時間 |
≤30秒 |
|
顯示屏 |
2.3寸TFT大彩屏 |
|
按鍵模式 |
遙控器+四鍵操作 |
|
直接讀數 |
測量值，最大值、最小值 |
|
數據記錄 |
自動存儲數據，存儲間隔可自定義，可連續存儲30萬組帶日期時間數據，選配TF存儲卡，可存儲1000萬組以上數據 |
|
數據下載 |
支持RS485串口測量數據下載 |
|
校準 |
2級以上的目標點校準功能，可設置校準標定值，一鍵調零 |
3、電氣特性
|
參數 |
數值 |
|
額定電壓 |
DC9V-24V推薦使用12 VDC |
|
系統功耗 |
150 mA @ 12 VDC，1.8 W |
運行環境
工作溫度： -40 ~ 85℃
相對濕度： 10 ~ 95% (無凝結）
存儲溫度：-40℃~﹢125℃
一般特性
安裝方式：立地、抱桿、壁掛
主機尺寸：35 x 99 x 131 mm
防護：IP66

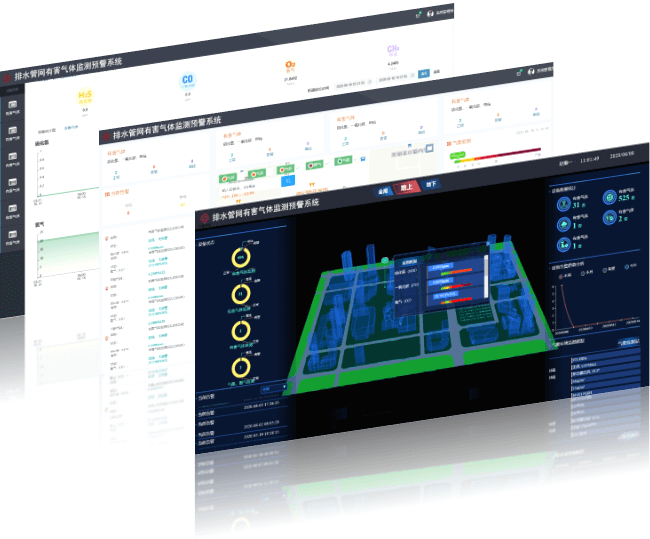

監測軟件

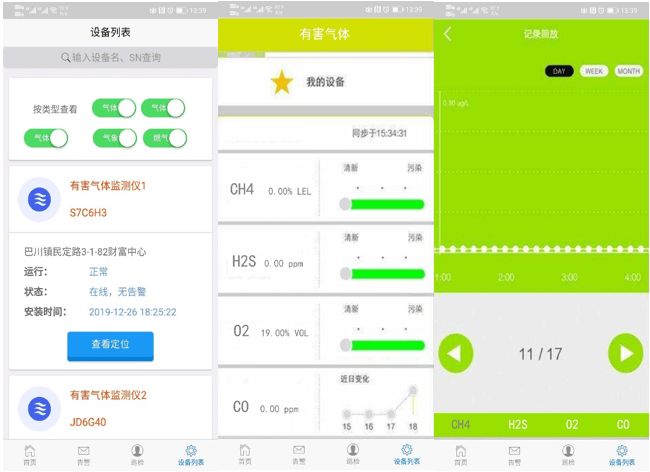

手機監測軟件

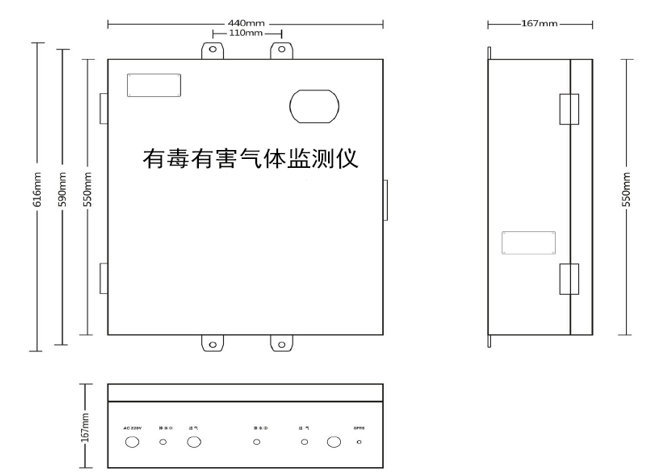

外形尺寸
安裝說明
通過氣泵實時把雨污水井下的氣體通過集氣泵抽取，經專業的氣、水分離裝置后，到達氣體檢測傳感器檢測，最終獲得井下環境中危險氣體濃度值，實現對雨污水管網有害氣體監測。

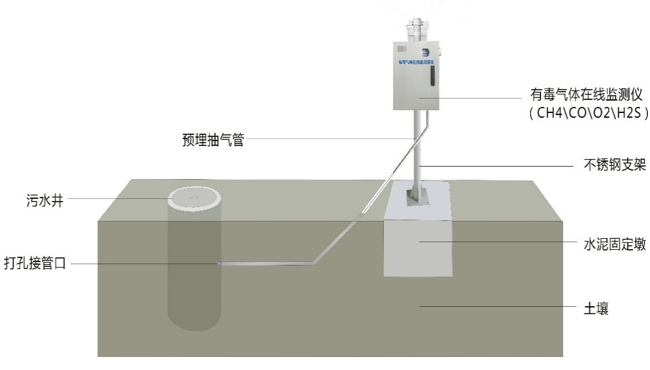

安裝效果圖

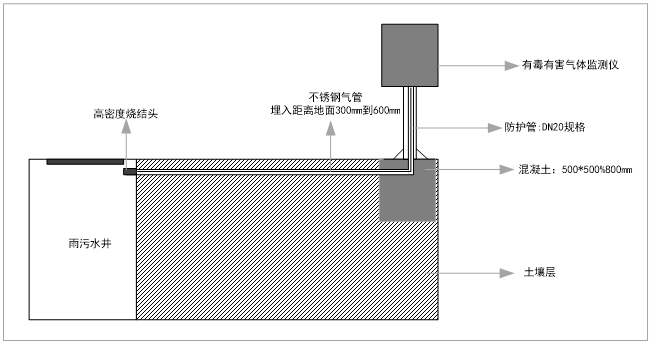

安裝示意圖
