光電雨量計內有一對紅外光發射裝置和兩對紅外導光器。導光器具有特定的折光系數，它可實現將光線呈圓弧線路傳導。無降雨時，導光器將紅外光發射端的光穩定的導通至接收端，接收端接收到的光能量基本處于平衡狀態。當有水接觸到導光器時，光傳導通路發生散射，接收端接收到的光能量發生跳變衰減，通過一定的電路和算法，創建不同雨滴的衰減數學模型，進而計算出每個雨滴的大小，根據雨滴大小和雨滴數量來計算單位面積的降雨量。光電雨量計采用NB-IoT或4G通訊方式將數據遠程傳輸到氣象監測系統平臺，實現對雨量監測、統計、分析，應用于海綿城市監測、排水管網監測、水利監測、海洋監測、氣象監測等。
1、 雨量實時監測
采用高靈敏度的雨量傳感器進行雨量測量，具備抗干擾能力強、免維護等優點。
2、 數據遠程傳輸
雨量監測數據通過4G或NB-IoT方式進行遠程傳輸，具備傳輸距離遠、傳輸可靠性高等優點。
3、參數遠程配置
可通過遠程、藍牙、本機進行設備參數配置，可對雨量上、下報警閾值進行遠程配置，使用靈活、維護簡單。
4、 數據報警分析
通過雨量監測系統平臺實現雨量數據分析，實現雨量數據超閾值報警，進行雨量趨勢分析及同時期雨量數據對比。
產品特點
1、靈敏度高
由于使用了電子光學和一系列微電子濾波、放大、檢波技術，最小感應雨量為（0.02mm）。
2、抗干擾能力強
采用紅外光測量原理進行雨量測量，具備及強抗干擾特性，有效避免雨滴、空氣、聲音、安裝等因素對測量造成的干擾。
3、智能補償
光學雨量計能夠檢測由于污垢、污染物、老化和其他因素引起的外殼變化情況，并根據檢測結果實現雨量檢測補償，使設備幾乎不受環境因素影響。
4、免維護
完全密閉結構，無機械部件，無磨損。沒有傳統翻斗式雨量計的維護需求（如清理落葉、更換翻斗等）。
技術參數
1、通信參數
|
參數 |
數值 |
|
網絡接口 |
|
|
LAN |
10/100Mbps 自適應，RJ45 |
|
隔離保護 |
15KV 空氣放電及 8KV 接觸放電保護 |
|
4G通信 |
|
|
運營商 |
可選聯通、移動、電信 |
|
通信協議 |
MQTT |
|
通信狀態 |
600mA（峰值） |
2、性能參數
|
參數 |
數值 |
|
測量原理 |
光電式 |
|
測量范圍 |
0 到 200mm/h |
|
測量精度 |
±5% |
|
分辨率 |
0.1mm/h |
3、電氣特性
|
參數 |
數值 |
|
額定電壓 |
12V DC |
|
供電方式 |
AC220市電或DC12風光互補供電 |
|
工作電流 |
20mA |
運行環境
工作溫度： 0 ~ 70℃
相對濕度： 10 ~ 95% (無凝結）
一般特性
防護等級：IP66
安裝方式：底座安裝

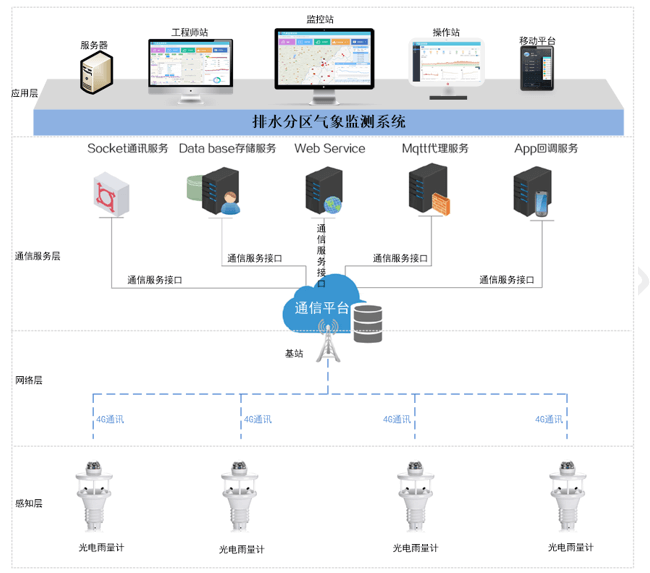

應用示意圖
配套軟件
監測軟件

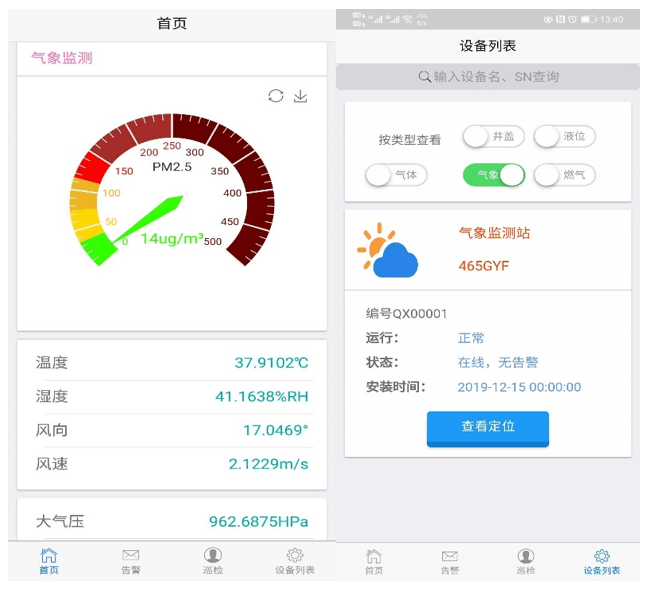

手機監測軟件
安裝說明
避免周圍建筑物比如樹、電線桿、高樓等這些可能會影響到氣流或產生紊亂的裝置，這可能對測量精度產生影響。最好安裝在順風的一側。
部件說明
① 儀器設備
② 螺絲固定孔
③ 固定螺絲
④ 50安裝桿
⑤ 安裝桿穿插孔
