無線流量計采用特殊設計的傳感器勵磁系統，采用了 16位嵌入式超微功耗處理器，采用全數字量信號處理，測量穩定、測量精度高,抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量，正反向累計總量顯示，自診斷故障報警。 無線流量計采用微功耗設計及NB-IOT通訊技術，內置3.6V鋰電池供電，無需外供電源，具有測量精確高，可靠性強，穩定性好，能有效的防止雷擊，減少維護費用和安裝敷設電線工程費用等，是實現在管網中的流量測量、漏耗檢測的理想計量儀器。
功能概述
1、管網流量監測
無線流量計實現管道瞬時流量、累計流量等監測，同時可以擴展壓力、溫度傳感器數據接入。
2、實時液晶顯示
無線流量計可通過液晶屏實時顯示瞬時流量、累計流量、電池電壓、信號強度、報警狀態等信息。
3、數據遠程傳輸
無線流量計采用NB-IoT通訊，具備覆蓋廣、連接多、速率快、成本低、功耗低、架構優等特點。
4、數據遠程配置
無線流量計具備可通過遠程方式對設備采集周期、傳輸周期等參數進行配置及查看，使用簡單，維護方便。
產品特點
1、超低功耗
無線流量計采用微功耗、內置電池供電，具備備用電池設計，保證儀表計量的穩定性，避免數據丟失。
2、測量精度高
無線流量計外部安裝高精度溫度傳感器，保證補償計算精度，可對靜壓補充，整體測量精度高、穩定性好。
3、抗干擾性強
無線流量計采用獨特抗干擾設計，獲得多項抗干擾檢測認證，適合射頻、電磁和變頻等場合。
4、維護方便
無線流量計可通過現場顯示屏、按鍵進行參數配置，也可通過遠程進行參數配置與查看，方便運行維護。
技術參數
1、通信參數
|
參數 |
數值 |
|
通信方式 |
NB-IoT |
|
頻段 |
B5 850Mhz中國電信/B8 900Mhz中國移動 |
|
上行速率 |
15.6Kbps |
|
下行速率 |
25.2Kbps |
|
最大輸出功率 |
23dBm±2dBm |
|
通信協議 |
COAP/LWM2M/MQTT |
|
聯網時間 |
10~30秒 |
|
采集周期 |
10～65535秒（可遠程配置，出廠默認300秒） |
|
傳輸周期 |
120～65535秒（可遠程配置，出廠默認14400秒） |
2、性能參數
|
參數 |
數值 |
|
公稱通徑 |
DN10~1DN1200 |
|
公稱壓力 |
0~4Mpa |
|
測量范圍 |
0.05m/s~10m/s |
|
測量介質 |
>20μs/cm |
|
介質溫度 |
-10℃~100℃/cm |
|
電極材料 |
316L 不銹鋼、HC、HB、鈦、鉭、缽、銥合金（可選） |
|
襯里材料 |
聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA(可選) |
3、電氣特性
|
參數 |
數值 |
|
供電方式 |
3.6V鋰電池 |
運行環境
環境溫度： -10℃ ~ 60℃
相對濕度： 0~ 95% (無凝結）
一般特性
連接方式：法蘭式、插入式等
顯示方式：LCD液晶
結構形式：一體型、分體型
防護：IP68、IP65可選

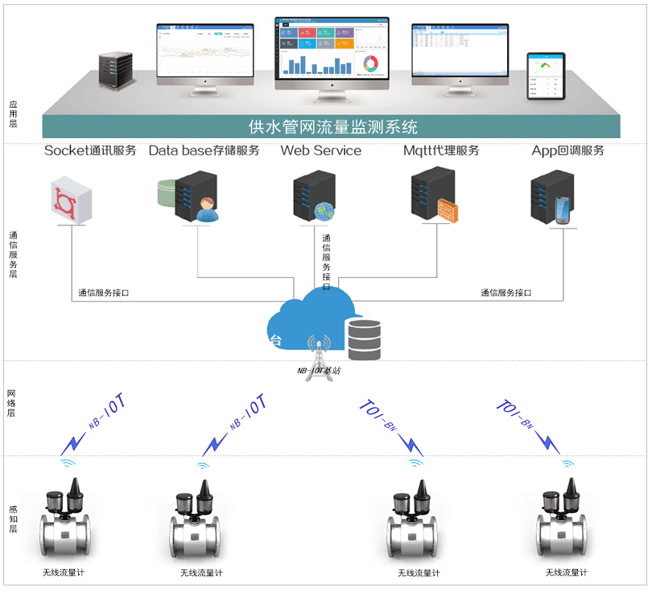

應用示意圖
配套軟件

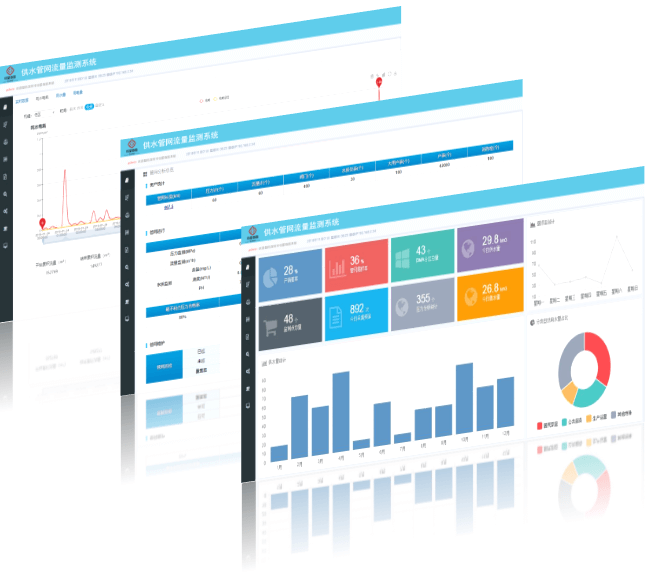

監測軟件

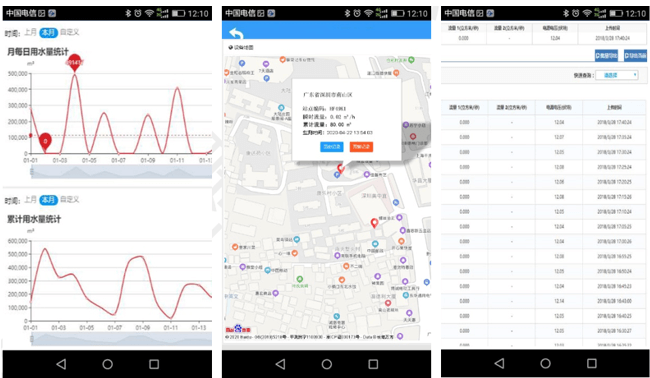

手機監測軟件

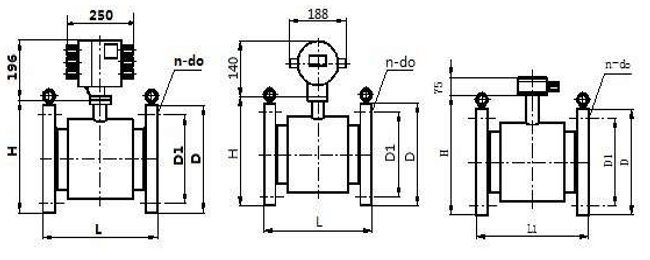

外形尺寸
安裝說明
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內(如：彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
1、增加前后直管段的長度；
2、采用一個流量穩定器;
3、減少測量點的截面。

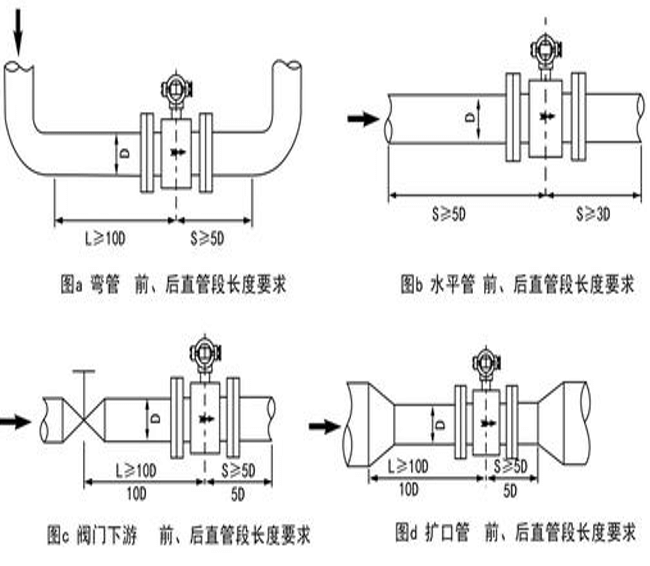

對直管段要求：
為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度（也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝），詳見如下圖：
