功能概述
1、泵站環境監控
消防泵站遠程監測裝置具備多種通訊接口,可支持對溫濕度傳感器、水浸傳感器、流量傳感器、壓力傳感器、電力監測儀表等數據進行采集,實現對泵站環境的實時監測、告警。
2、水泵遠程監控
消防泵站遠程監測裝置集成高清監控觸摸屏,通過觸摸屏對水泵運行狀態監測及控制,可通過手動、自動、遠程方式對水泵進行控制,并根據監測傳感器數據及控制工藝流程要求實現對水泵聯動控制。
3、參數遠程配置
消防泵站遠程監測裝置支持以太網、4G、WiFi多種上行通訊方式,滿足各種消防泵站場景需求。通過簡單、易用的參數配置軟件可實現設備參數遠程配置,使用簡單,維護方便。
4、設備遠程升級
消防泵站遠程監測裝置支持數據加密、數據存儲功能,支持設備程序遠程升級及遠程運維管理。
產品特點
1、接口豐富
消防泵站遠程監測裝置采用采用豐富的接口設計,支持以太網、4G、wifi多種通訊方式,支持開關量、模擬量、數字量等信號輸入。
2、擴展性強
消防泵站遠程監測裝置具備良好的可擴展性,可根據監控泵站規模及水泵數量需求對信號采集模塊進行靈活擴展;可根據監測要求對新增加安裝的各類傳感器進行快速接入。
3、功能完善
消防泵站遠程監測裝置功能完善,支持本機觸摸屏實時監控,實現水泵、泵房遠程監控,可對水泵啟停、能耗、故障、運行狀態等進行實時監測。
4、可靠性高
消防泵站遠程監測裝置采用工業級器件設計,具備較強的抗電磁干擾性能,具有良好的防護特性及高低溫特性,可在-40℃到85℃寬溫環境范圍內穩定工作,能滿足泵站下惡劣環境的應用需求。
技術參數
1、通信參數
參數 |
數值 |
網絡接口 |
|
LAN |
10/100Mbps 自適應,RJ45 |
隔離保護 |
15KV 空氣放電及 8KV 接觸放電保護 |
4G通信 |
|
運營商 |
可選聯通、移動、電信 |
通信協議 |
MQTT |
通信狀態 |
600mA(峰值) |
2、性能參數
參數 |
數值 |
RS485接口 |
2路 |
模擬量輸入 |
8路,4-20mA/0-5V |
開關量輸入 |
8路 |
開關量輸出 |
8路,額定負載:AC125V 5A ,DC30V 5A, |
觸 摸 屏 |
7寸 |
電磁兼容 |
EMC4級 |
水泵控制數 |
2-4臺 |
電能參數 |
電壓、電流采集 |
供水模式 |
恒壓供水 |
3、電氣特性
參數 |
數值 |
工作電壓 |
AC220V,50Hz |
控制電機功率 |
0.3到45KW( 可選) |
控制電壓 |
AC380V |
保護機制 |
過壓、過流、缺相等保護 |
4、運行環境
工作溫度: -40 ~ 85℃
相對濕度: 0~ 95% (無凝結)
5、一般特性
外殼材質:鋼板噴塑
厚度:1.2、1.5、2.0mm可選
重量:>30kg
尺寸:800*600*350mm(可定制)
防護:IP54
安裝方式:壁掛安裝、立地安裝

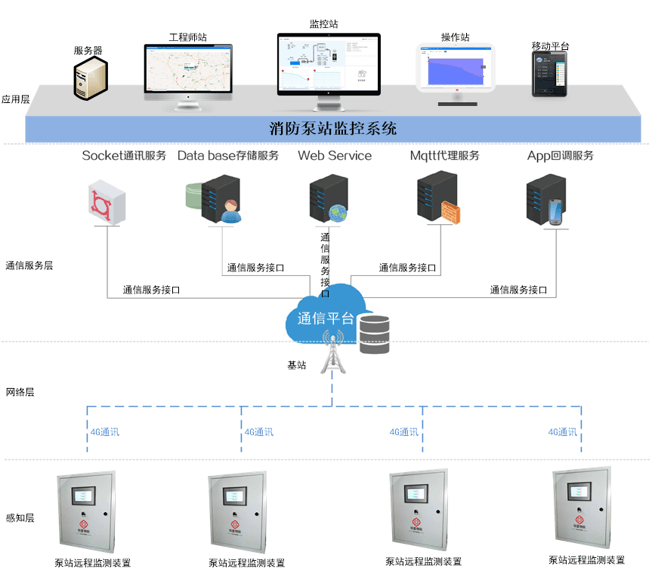

應用示意圖
配套軟件

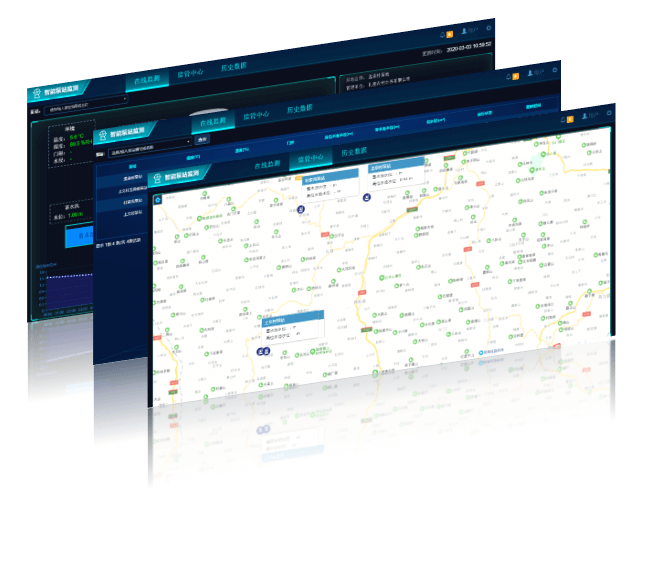

監測軟件

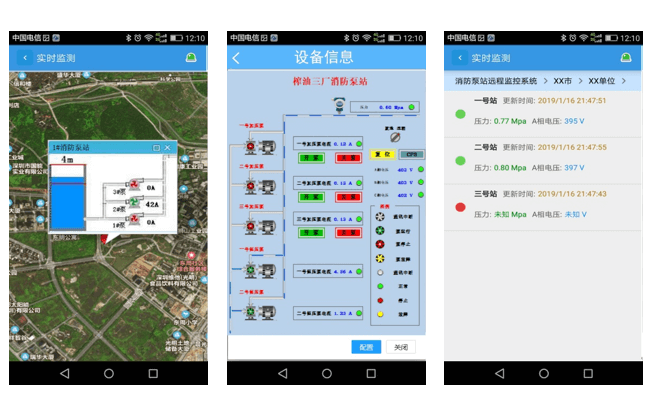

手機監測軟件

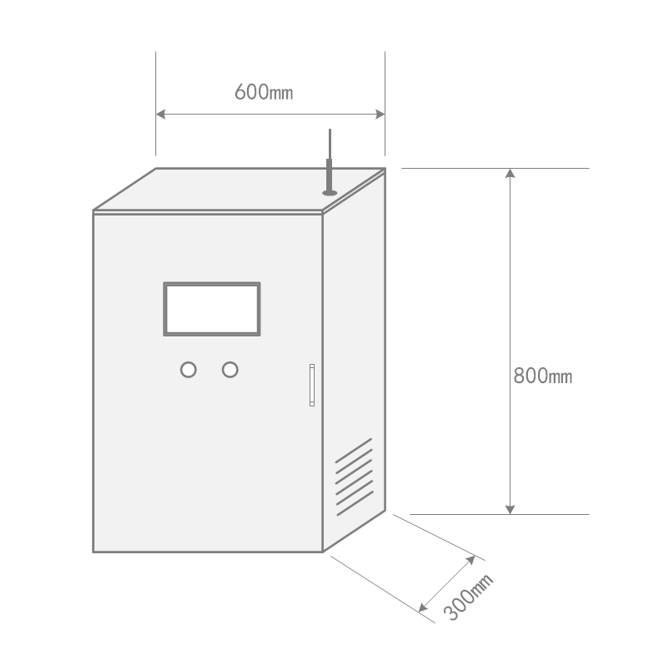

外形尺寸
安裝說明
消防水泵遠程監測裝置采用壁掛安裝(大型泵站采用立地安裝),安裝時要確保設備良好接地,并根據原有控制柜電氣圖及實際接口進行接線測試,測試正確后方可上電運行。

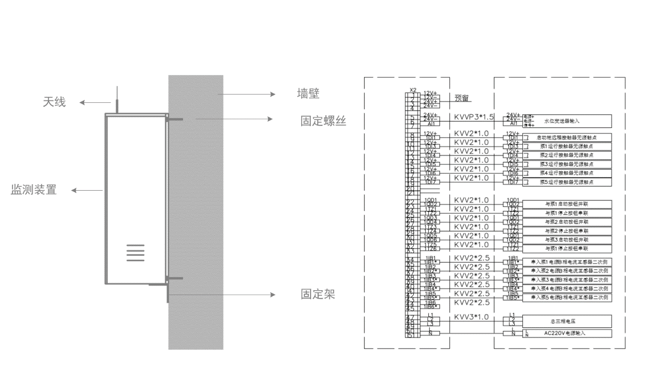

安裝示意圖&內部接線圖&原有控制柜接線圖
