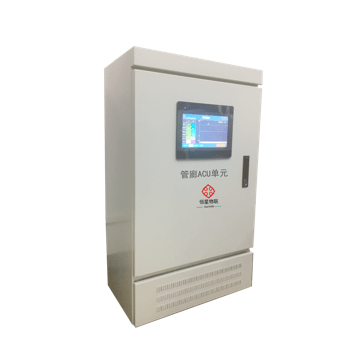

功能概述
1、傳感器數據采集
綜合管廊環境監控ACU單元實現對管廊內的甲烷、硫化氫、氧氣、溫濕度、液位等傳感器數據采集，并實現超報警值告警。
2、設備狀態采集
綜合管廊環境監控ACU單元可對管廊內的水泵、風機、照明控制柜等相關設備啟停、故障、能耗信息進行采集，對設備進行全生命周期監測。
3、設備聯動控制
綜合管廊環境監控ACU單元采用高清工控觸摸屏設計，具備本機實時監控，對監測數據進行采集、存儲，實現對風機、水泵等設備進行聯動、手動、自動、遠程控制。
4、光環網通信
綜合管廊環境監測ACU單元采用手拉手式的通信組網方案設計，實現光仟環網通信，保障數據的穩定、可靠傳輸，確保管廊內監測數據有效性。
產品特點
1、接口豐富
綜合管廊環境監控ACU單元采用豐富的通信接口設計，支持模擬量、開關量、RS485等信號輸入，具備以太網、wifi、光纖等上行通信接口。
2、功能強大
綜合管廊環境監控ACU單元具備傳感器信號采集、設備聯動控制，通過監控觸摸屏實現本機監控、數據分析、數據存儲等，可對管廊設備進行手動、聯動、遠程控制。
3、可靠性高
綜合管廊環境監控ACU單元采用全工業級設計，內部部件采用三防工藝生產加工，具備較強的抗電磁干擾特性，防護等級高達IP65，符合-20℃到60℃寬溫工作范圍，滿足地下綜合管廊潮濕環境下使用。
4、易于擴展
綜合管廊環境監控ACU單元采用冗余接口設計，可根據需求擴展模擬量、開關量、RS485等接口；可對安防系統數據進行擴展接入，應用靈活，擴展方便。
技術參數
1、通信參數
|
參數 |
數值 |
|
光口數量 |
2個FSP（環網型） |
|
RJ45數量 |
4路RJ45 |
|
通訊協議 |
MQTT |
2、性能參數
|
參數 |
數值 |
|
觸摸屏尺寸 |
10寸 |
|
觸摸屏分辨率 |
800*600 |
|
開關量輸入 |
64路DI（可擴展） |
|
開關量輸出 |
26路D0（可擴展） |
|
RS485接口 |
4路 |
|
模擬量輸入 |
13路（可擴展） |
|
觸摸屏功能 |
數據存儲、曲線分析、報表生成等 |
|
UPS配置 |
選配 |
3、電氣特性
|
參數 |
數值 |
|
工作電壓 |
額定AC220V，允許偏差-20％至20％ |
|
額定功率 |
整機≤420W |
4、運行環境?
工作溫度： -20 ~ 60℃
相對濕度： 10%~ 95% (無凝結）
大氣壓力： 70kpa ～ 106kpa
5、一般特性?
外殼材質：鋼板注塑
安裝方式：壁掛、落地
重量：約40kg
尺寸：1200*600*350mm（可定制）
防護：IP54/IP65
安裝位置：設備間或管廊內?

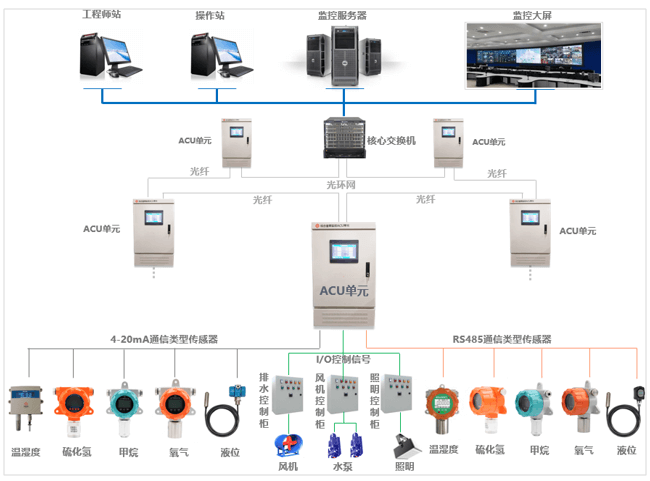

應用示意圖
配套軟件

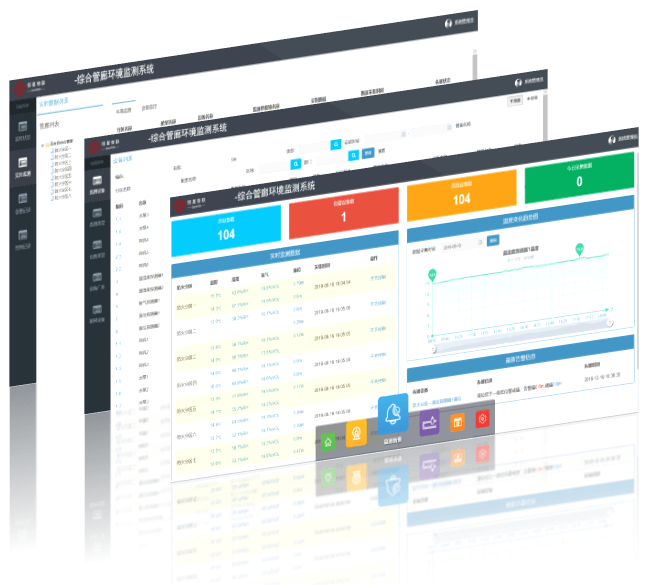

監測軟件

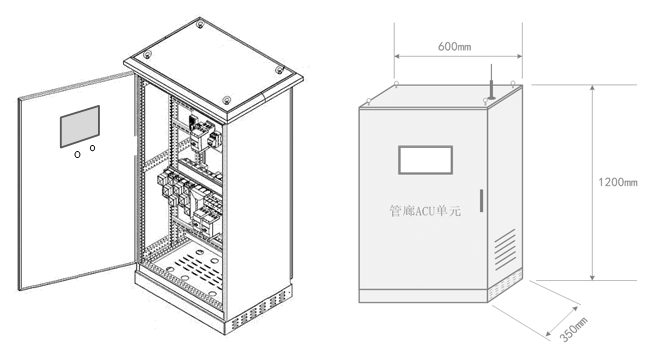

外形尺寸
安裝說明
綜合管廊環境監控ACU單元采用壁掛安裝或落地安裝，安裝時要嚴格按照電氣規范進行安裝，特別是做好接地保護。
