功能概述
1、RS485傳感器數據采集
遙測終端機支持64Modbus RTU從設備接入，實現對RS485傳感器數據采集。
2、開關量信號輸入輸出
遙測終端機支持開關量輸入、開關量輸出，實現對各種設備開關量信號采集，對設備進行遠程控制。
3、數據遠程傳輸
遙測終端機支持4G、以太網、wifi上行通訊，實現對數據進行遠程傳輸，支持多種接口并行通信使用，滿足不同系統數據接入需求。
4、設備遠程運維
遙測終端機支持參數遠程配置、設備遠程升級，通過配套的遠程運維平臺軟件可實現對網關遠程運維管理。
產品特點
1、多種下行接口
遙測終端機支持64路RS485通信設備數據接入，支持開關量輸入、輸出，滿足多種應用場景需求。
2、多種上行接口
遙測終端機支持4G、以太網、wifi多種上行通訊方式，根據應用需求實現多種上行通訊同時使用。
3、支持遠程運維
遙測終端機支持參數遠程配置、設備遠程升級，通過配套的遠程運維平臺軟件可實現對網關遠程運維管理。
4、支持多數據中心
遙測終端機支持備用數據中心和多數據中心，數據傳輸更可靠，大緩存區設計，動態劃分技術，防止因網絡突然中斷丟失數據。
技術參數
1、通信參數
|
參數 |
數值 |
|
網絡接口 |
|
|
LAN |
10/100Mbps 自適應，RJ45 |
|
隔離保護 |
15KV 空氣放電及 8KV 接觸放電保護 |
|
4G通訊 |
|
|
運營商 |
可選聯通、移動、電信 |
|
通信協議 |
MQTT |
|
通信狀態 |
600mA（峰值） |
|
串口通訊 |
|
|
RS485 |
1路 |
|
串口保護 |
所有信號線均提供 15KV ESD |
2、性能參數
|
參數 |
數值 |
|
主系統 |
|
|
CPU |
工業級 32位微處理器 |
|
RAM |
64k |
|
FLASH |
512k |
|
RTC |
內嵌后備鋰電池RTC |
3、電氣特性
|
參數 |
數值 |
|
干接點輸入 |
2路，可擴展 |
|
繼電器輸出 |
2路，額定負載：AC125V 5A ， DC30V 5A，可擴展 |
|
額定電壓 |
DC9V-24V推薦使用12 VDC |
|
系統功耗 |
150 mA @ 12 VDC，1.8 W |
|
電磁兼容 |
EMC4 |
4、運行環境
|
參數 |
數值 |
|
工作溫度 |
-40℃到﹢85℃ |
|
工作濕度 |
10%到90%相對濕度 |
|
存儲溫度 |
-40℃到﹢125℃ |
5、一般特性
|
參數 |
數值 |
|
外形尺寸 |
35 x 99 x 131 mm |

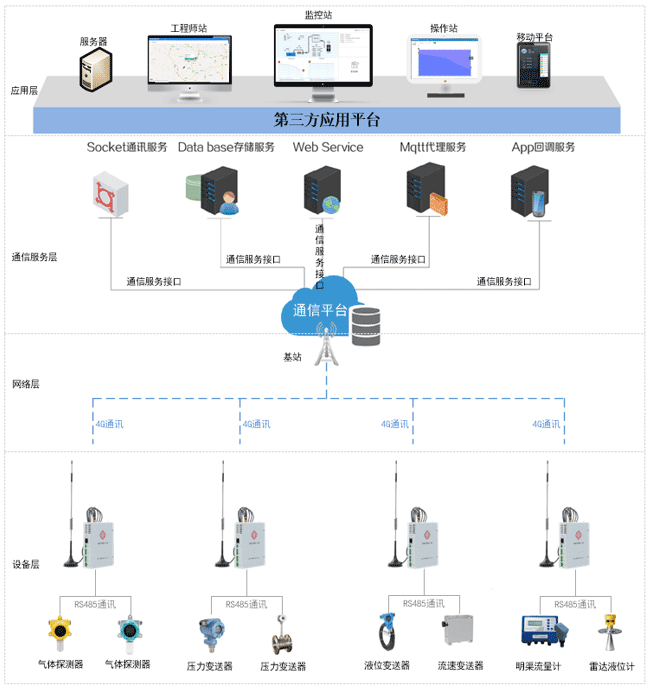

應用示意圖

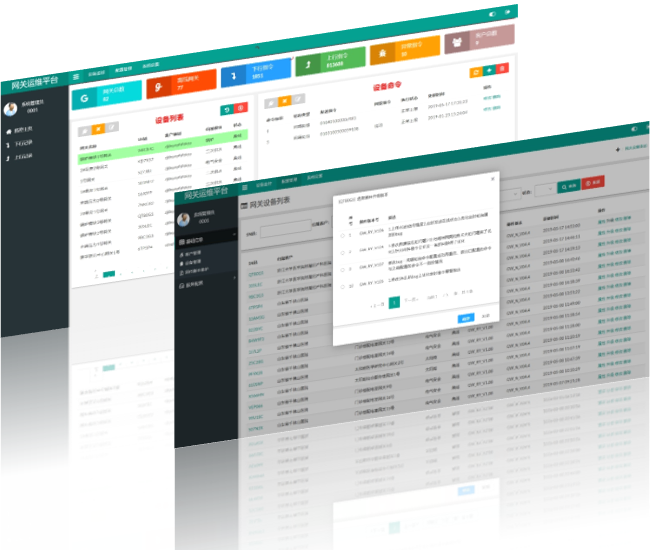

相關軟件

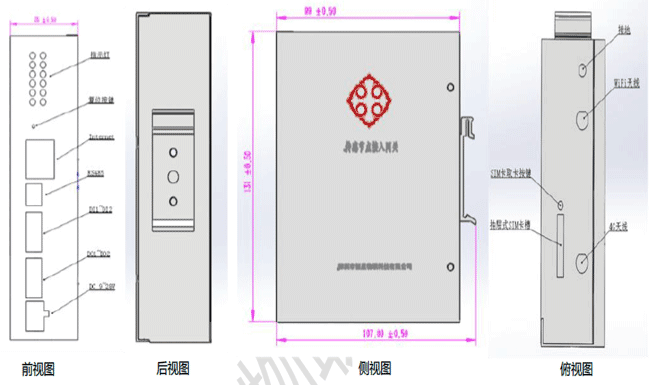

外形尺寸
安裝方案
