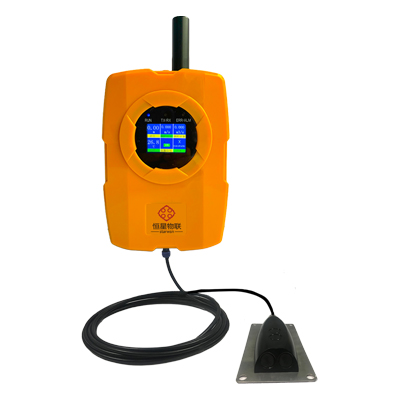

管道流量監測儀是一款采用綜合傳感器技術設計的流量監測設備，采用低功耗設計，內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電，適用于城市排水管網流量監測、城市排口管道流量監測、水渠流量監測、暗涵流量監測等；管道流量監測儀采用NB-IoT通訊方式將數據遠程傳輸到流量監測系統平臺，實現雨污水管道流量監測、數據告警處理、統計分析等功能。
功能概述
1、 監測采集功能
管道流量監測儀可以自動采集流速、水位、流量等數據，并通過NB-IOT通訊定時向流量監測系統平臺發送采集數據，同時還包括系統電壓、站點編號、信號強度等參數。
2、數據存儲功能
具備數據存儲功能，管道流量監測儀自動數據存儲芯片，可存儲大于40000條監測數據。
3、斷點續傳功能
管道流量監測儀具備斷點數據續傳，可在信號較弱或者無信號情況下實現數據斷點數據存儲，并在數據正常聯網后將斷點的歷史數據傳輸到監測系統平臺。
4、 電池監控功能
管道流量監測儀可監測電池的電壓和電量百分比，當電池電壓或電池電量過低時，后臺顯示電壓狀態，提醒用戶及時更換電池，預防管道流量監測儀沒電無法正常工作。
5、 多級報警功能
根據雨里、徑流流量要求，調整數據的采集周期、傳輸周期，以滿足雨天調度及監測數據要求。
6、遠程配置功能
通過服務平臺可遠程配置和讀取管道流量監測儀的工作模式和傳感器的工作參數，也可通過藍牙、本機進行設備參數配置，使用簡單方便。
7、多種工作模式
管道流量監測儀可根據用戶需求和現場使用情況選擇不同的工作模式，比如實時監測模式，可在線配置設備采集時間、采集間隔，支持實時查詢。
8、 支持擴展功能
管道流量監測儀的監測設備具有豐富的接口，可擴展接入水質監測儀數據，對排水管網水質進行綜合監測。
1、準確度高：采用多普勒頻移原理（面積法）進行測量，測量準確度高。
2、功能強大：支持液位、流速、溫度、流量綜合監測。
3、超強穿透：支持NB-IoT通訊方式將數據遠程傳輸到流量監測系統平臺。
4、超低功耗：采用低功耗設計，內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電，電池續航3年。
5、超強防護：采用IP68防水設計，滿足防水、防塵、防爆等要求，適用于城市內各類雨污水管網等惡劣環境。
6、超強存儲：帶數據存儲功能，支持斷點續傳，支持40000組數據存儲。
7、使用簡單：搭配簡單易用的參數配置軟件，設備參數可被靈活更改。
8、維護方便：支持配置、藍牙配置、遠程升級。
技術參數
1、通信參數
參數
數值
通信方式
NB-IoT
頻段
B5 850Mhz中國電信/B8 900Mhz中國移動
上行速率
15.6Kbps
下行速率
25.2Kbps
最大輸出功率
23dBm±2dBm
通信協議
MQTT
聯網時間
10~30秒
2、性能參數
參數
數值
流速量程
0.03m/s到5m/s（超聲波）
0.1m/S到20m/s（雷達）
流速精度
±1%F.S
液位量程
0-10米（可定制）
液位精度
0.5%F.S
流量量程
0-9999m3
流量精度
±2~3%
3、電氣特性
參數
最小值
典型值
最大值
單位
工作電壓
9
14.4
16
V
工作電流
-
0.1
3
A
休眠電流
-
11
20
μA
發射功率
-
23
-
dBm
電池容量
-
57
-
AH
運行環境
工作溫度： -40 ~ 85℃
相對濕度： 10 ~ 95% (無凝結）
一般特性
外殼材質：PC
安裝方式：底座安裝
主機尺寸：174×174×66mm
防護：IP68

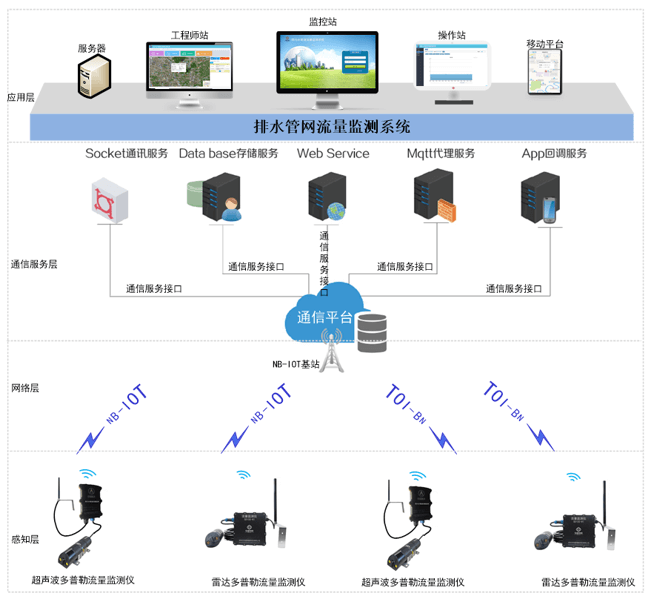

應用示意圖
配套軟件

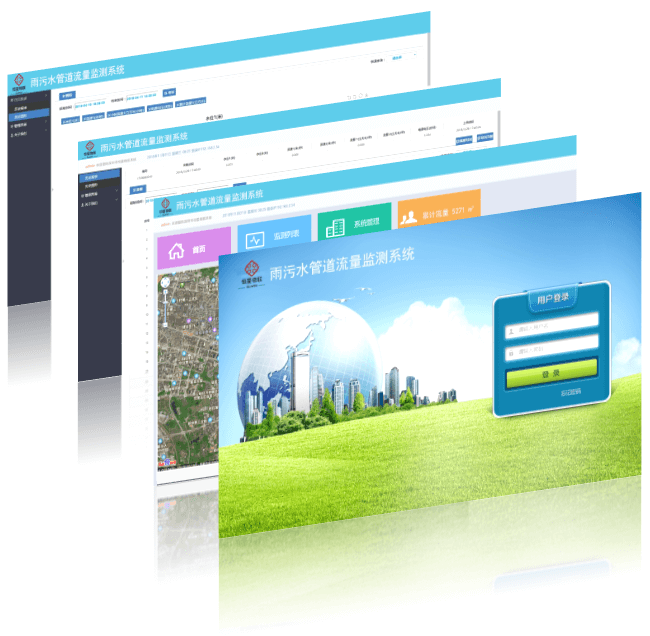

監測軟件

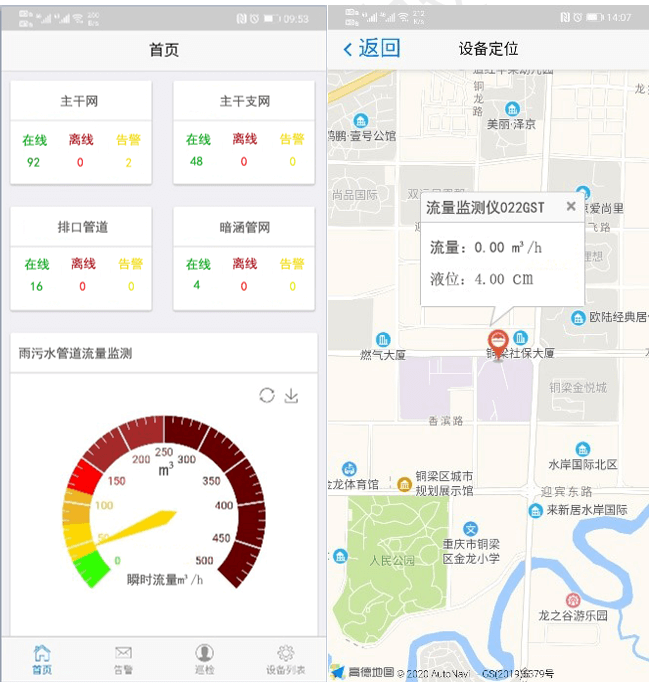

手機監測軟件

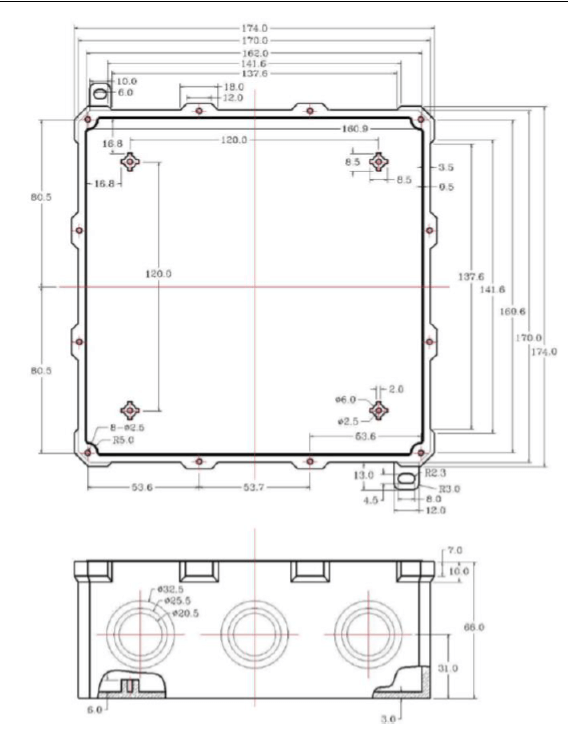

外形尺寸
安裝說明
雨污水管道流量監測點一般布置于主干管、重點支管及多個排水片區的交匯處，在實際安裝流量計的過程中，應遵循
以下原則：

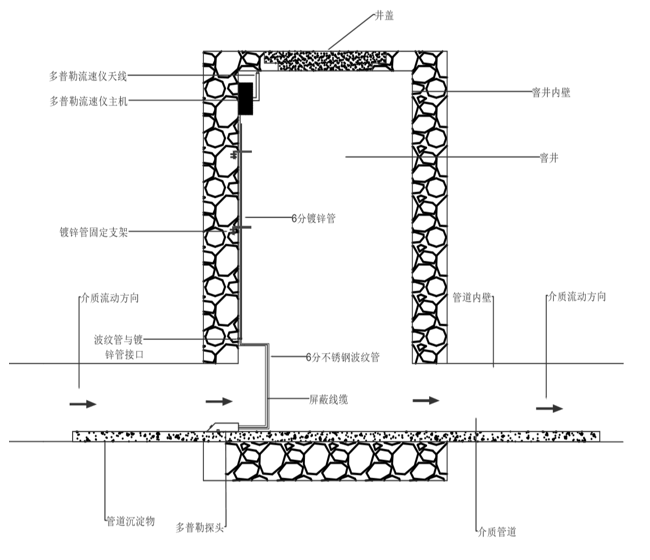

1、 多普勒流量計應當安裝于水面平緩穩定、沒有回流和漩渦、處于測量范圍內的水面無障礙物等環境下；

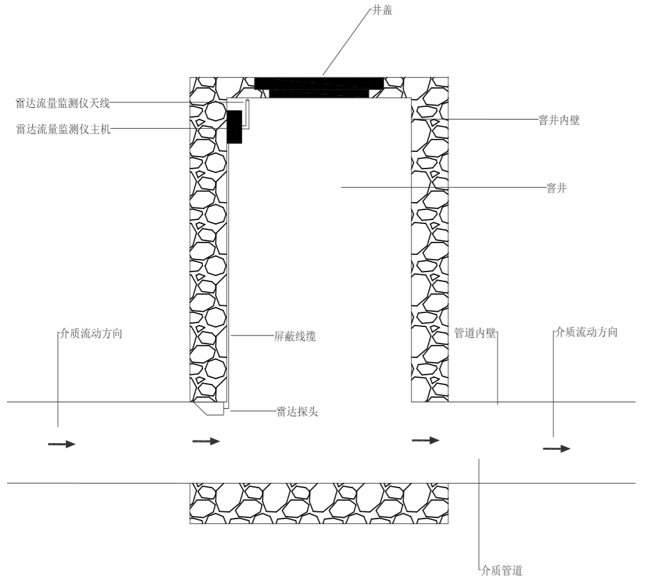

2、避免在排水口、垂直跌水、擋流板、落水井、河道（管道）匯流、河道（管道）彎曲等位置處安裝多普勒流量計，這種位置將會嚴重影響到測量精度，應避免此類位置處安裝雷達流量計，應在該位置的上游或下游水流平緩穩定的環境下進行安裝；
3、監測站應避免在檢查井結構復雜、井壁疏松的管道內安裝，因為多普勒流量計通過安裝支架固定于檢查井的井壁內，復雜和損壞的井壁結構會增加安裝施工的難度；
